| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | Lunfeng |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | FPC010 |
| الحد الأدنى لكمية: | 1 قطعة |
| تفاصيل التغليف: | <i>First put into a polybag, then paked into a carton.</i> <b>ضعيها أولاً في بوليباغ ، ثم ضعيها في ع |
| وقت التسليم: | 7-25 يوم عمل ، للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 500000 قطعة / قطعة شهريا |

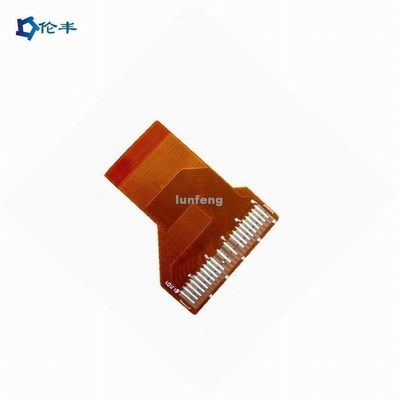

| اسم: | مرنة لوحة دوائر كهربائية مرنة FPC PI مرنة ثنائي الفينيل متعدد الكلور مع لاصق خلفي | طلب: | الالكترونيات الاستهلاكية والمنتجات الالكترونية |
|---|---|---|---|
| مادة:: | بوليميلد ، بي | سماكة النحاس:: | 0.4-2 ميل (10-50 ميكرومتر) ، |
| سماكة مجلس:: | 0.2-6 ملم | بحجم: | حجم مخصص |
| تشطيبات السطح:: | HASL / OSP / Ag / ENIG / ENEPIG / غمر الفضة / القصدير | قناع اللحيم: | فيلم أصفر PI |
| العنصر: | OEM | الملف الشخصي المخطط التفصيلي: | تثقيب / قص ليزر / حفر |
| سماكة النحاس: | 1/2 أوقية 1 أوقية 2 أوقية 3 أوقية ، 1 أوقية / 1/2 أوقية / 1/3 أوقية | ||
| تسليط الضوء: | لوحة دوائر مطبوعة صلبة مرنة PI,لوحة دوائر مطبوعة صلبة مرنة 1OZ,لوحة دوائر مرنة صلبة صفراء PI |
||
فوائد الدوائر المطبوعة المرنة
أداء طويل المدى
تسمح الصفات الفائقة للوحات الدارات المرنة بالحصول على المتانة والأداء على المدى الطويل.تسمح خصائص الليونة المنخفضة والكتلة الموجودة في هذه الألواح بالتغلب على تأثير الاهتزازات ، وبالتالي منحها القدرة على تحسين الأداء.تعد قدرة الإلكترونيات على التحمل لفترة طويلة ميزة هائلة للمستخدمين.كما تعلم جيدًا ، فإن الإلكترونيات شائعة في المنازل اليوم ، وبالتالي فإن قدرتها على البقاء في حالة جيدة لفترة طويلة تعد قيمة مضافة.
تقليل التكاليف
إن قدرة أي جهاز أو مادة لتقليل تكلفة ثنائي الفينيل متعدد الكلور مقارنة بآخر يمنحه ميزة إضافية.بالنظر إلى أن الدوائر المطبوعة المرنة لديها القدرة على التوافق مع مساحة صغيرة ، فإنها تقلل بشكل كبير من تكلفة تجميع الدوائر المطبوعة المرنة.على نفس المنوال ، فإنها تقلل من وقت إعادة العمل ، ووقت الاختبار ، والرفض ، مما يترجم إلى توفير التكاليف.
قابلة للاستخدام في درجات حرارة عالية
تتمتع مادة البوليميد في لوحات الدوائر هذه بالقدرة على تحمل درجات الحرارة المرتفعة وأيضًا مقاومة المواد مثل الأحماض والزيوت.يمكن أن تتحمل لوحات الدوائر المرنة درجات حرارة تصل إلى 400 درجة مئوية ، مما يجعلها خيارًا موثوقًا به لتطبيقات درجات الحرارة العالية.
|

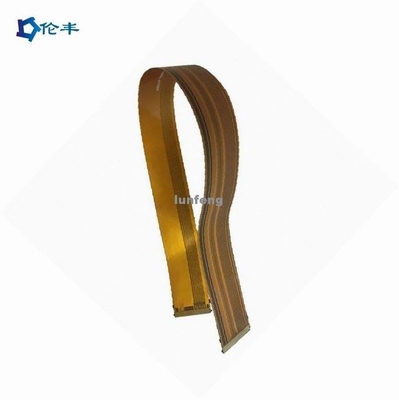

مواصفات كابل FPC (الدائرة المطبوعة المرنة)
|
|
| طبقة | 1-6 طبقة |
| حجم FPC (أقصى / دقيقة) | الحد الأدنى: 10x45 مم كحد أقصى: 250x1200 مم |
| سماكة | 0.050 مم - 0.2 مم |
| من خلال قطر الفتحة (الحد الأقصى) | 6.5 ملم |
| من خلال حجم الثقب (دقيقة) | 0.2 مم |
| من خلال التسامح حفرة | ± 0.025 مم |
| سمك ثقب النحاس | الحد الأدنى 8 ميكرومتر كحد أقصى 38 ميكرومتر |
| أدنى عرض للخط / مسافة | 0.04 / 0.04 ملم |
| التسامح النقش | ± 20٪ |
| دقة النمط على الحفرة | ± 2 ميل |
| حجم التثقيب (الحد الأقصى) | φ3.175 مم |
| حجم اللكم (دقيقة) | φ2.0 مم |
| سمك فتحة التثقيب (الحد الأقصى) | 0.2 مم |
| التسامح أحبار بالحرارة | ± 0.2 مم |
| الزيت الأخضر (الحد الأدنى) | 0.1 ملم |
| وسادة اللحام (دقيقة) | 8 مل * 8 مل |
| مسافة وسادة اللحام (دقيقة) | 8 ميل |
| التسامح (دقيقة) | ± 0.1 مم |
| مواد تغليف المتاحة | ررحيوان أليف.FR4- رر |
| سمك رقائق النحاس |
12um ، 18um ، 35um ، 70um
|
التعليمات:
Q1: هل أنت مصنع أو شركة تجارية؟
ج: Lunfeng هي شركة تصنيع / مصنع.نحن متخصصون في مفتاح memrbane لمدة 26 عامًا ، ولوحة تعمل باللمس لمدة 10 سنوات.
Q2: هل ملف التبديل الخاص بي آمن إذا أرسلته إليك للتصنيع؟
ج: نحن نحترم سلطة تصميم العميل ولن نصنع أبدًا لوحة تعمل باللمس لشخص آخر بدونها
عن إذنك.NDA مقبول.
Q3: هل يمكنك نسخ تبديل الغشاء / تراكب الرسوم / عينات لوحة اللمس بالسعة أو المقاومة بدون ملف؟
ج: نعم ، يمكننا استنساخ مفتاح الغشاء / تراكب الرسم / لوحة اللمس وفقًا للعينات الخاصة بك.
س 4: ما الدفع الذي تقبله؟
ج: TT / ويسترن يونيون.
س 5: ما هي طريقة الشحن الخاصة بك؟
ج: 1. لدينا وكيل شحن خاص بنا لشحن البضائع عن طريق DHL ، UPS ، FEDEX ، TNT ، EMS.
2. إذا كان لديك معيد التوجيه الخاص بك ، يمكننا التعاون معهم.
س 6: ماذا عن موك؟
ج: لا موك.
س 7: ما هو السوق الرئيسي الخاص بك؟
ج: أوروبا والولايات المتحدة والبرازيل وروسيا وتركيا وإيران وأوستريا وسنغافورة ...
