| الاسم التجاري: | Lunfeng |
| رقم الطراز: | FPC001 |
| الـ MOQ: | 1 قطعة |
| شروط الدفع: | / تي تي، ويسترن يونيون |
| القدرة على التوريد: | 500000 قطعة / قطعة شهريا |

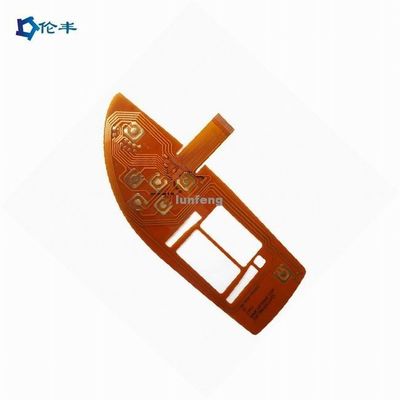

لوحة دوائر مرنة FPC كابل FPC
تُبنى لوحة الدوائر المطبوعة (PCB) على غرار كعكة متعددة الطبقات، وتتميز بطبقات متناوبة من مواد مختلفة يتم تصفيحها معًا باستخدام الحرارة والمواد اللاصقة. تتضمن عملية تصنيع لوحات الدوائر المطبوعة مزدوجة الطبقات، والتي يشار إليها أيضًا باسم لوحات الدوائر المطبوعة مزدوجة الجوانب، لوحة دوائر مطبوعة تحتوي على طبقتين من النمط الموصل. تتيح دوائر لوحات الدوائر المطبوعة مزدوجة الجوانب توجيه مسارات أقرب وأكثر اتساعًا عن طريق التناوب بين الطبقات العلوية والسفلية باستخدام الفتحات (vias). حاليًا، تمثل تقنية لوحات الدوائر المطبوعة مزدوجة الجوانب النوع الأكثر استخدامًا من لوحات الدوائر المطبوعة في الصناعة.
| المعلمة | المواصفات |
|---|---|
| الطبقة | 1-6 طبقات |
| حجم FPC (الحد الأقصى/الأدنى) | الحد الأدنى: 10x45 مم | الحد الأقصى: 250x1200 مم |
| السماكة | 0.050 مم - 0.2 مم |
| قطر الفتحة (الحد الأقصى) | 6.5 مم |
| حجم الفتحة (الحد الأدنى) | 0.2 مم |
| تفاوت الفتحة | ±0.025 مم |
| سمك نحاس الفتحة | الحد الأدنى 8 ميكرومتر | الحد الأقصى 38 ميكرومتر |
| الحد الأدنى لعرض/مسافة الخط | 0.04/0.04 مم |
| تفاوت الحفر | ±20% |
| دقة النمط على الفتحة | ±2 ميل |
| حجم الثقب (الحد الأقصى) | φ3.175 مم |
| حجم الثقب (الحد الأدنى) | φ2.0 مم |
| سمك فتحة الثقب (الحد الأقصى) | 0.2 مم |
| تفاوت الأحبار المتصلبة حرارياً | ±0.2 مم |
| الزيت الأخضر (الحد الأدنى) | 0.1 مم |
| وسادة اللحام (الحد الأدنى) | 8 ميل × 8 ميل |
| مسافة وسادة اللحام (الحد الأدنى) | 8 ميل |
| التفاوت (الحد الأدنى) | ±0.1 مم |
| مواد الرقائق المتاحة | PI، PET، FR4-PI |
| سمك رقائق النحاس | 12 ميكرومتر، 18 ميكرومتر، 35 ميكرومتر، 70 ميكرومتر |
