| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | Lunfeng |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | FPC009 |
| الحد الأدنى لكمية: | 1 قطعة |
| تفاصيل التغليف: | <i>First put into a polybag, then paked into a carton.</i> <b>ضعيها أولاً في بوليباغ ، ثم ضعيها في ع |
| وقت التسليم: | 7-25 يوم عمل ، للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 500000 قطعة / قطعة شهريا |

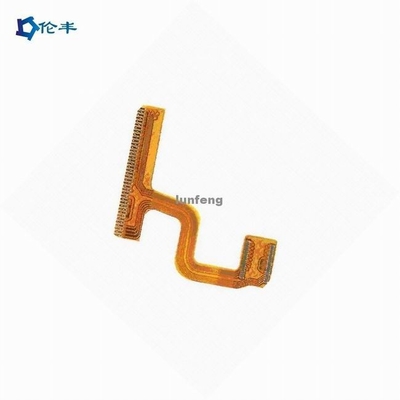

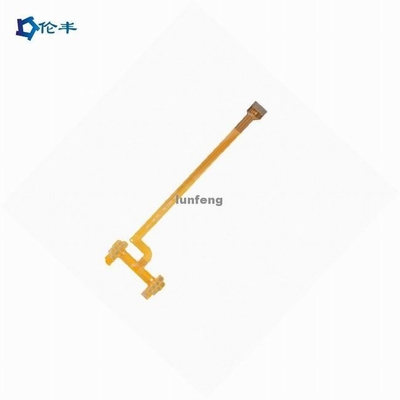

| اسم: | FPC مرنة لوحة دوائر كهربائية بوليميد PI المواد مع موصل | طلب: | معدات الكترونية |
|---|---|---|---|
| مادة:: | بوليميلد ، بي | سماكة النحاس:: | 0.4-2 ميل (10-50 ميكرومتر) ، |
| سماكة مجلس:: | 0.2-6 ملم | بحجم: | حجم مخصص |
| تشطيبات السطح:: | HASL / OSP / Ag / ENIG / ENEPIG / غمر الفضة / القصدير | قناع اللحيم: | فيلم أصفر PI |
| العنصر: | OEM / ODM | خدمة التجميع: | صنع FPC |
| الملف الشخصي المخطط التفصيلي: | تثقيب / قص ليزر / حفر | ||
| تسليط الضوء: | 10-50um FPC لوحة دوائر مرنة,لوحة دوائر مرنة بوليميد PI FPC,موصل لوحة دوائر مطبوعة مرنة |
||
فوائد الدوائر المطبوعة المرنة
القدرة على حرية التصميم
تتمتع الدوائر المطبوعة المرنة بحرية التصميم.لا يقتصر الأمر على الطبقات المزدوجة فقط.هذه ميزة عظيمة للمهندسين.مع هذا النوع من الحرية ، يستطيع المهندسون التوصل إلى تكوينات معقدة بوصلات مختلفة.بالإضافة إلى ذلك ، فإن الدوائر المطبوعة المرنة قادرة على استيعاب المكونات المختلفة.إذا سألت أي مهندس أو مصمم ، فسوف يخبرونك أن القدرة على التمتع بحرية التصميم تقطع شوطًا طويلاً لمنحهم القدرة على ممارسة التنوع والإبداع.
أنها تسمح بتكوينات عالية الكثافة
نظرًا لأنها يمكن أن تسمح بدمج المكونات المطلية من خلال الفتحة والمكونات المثبتة على السطح ، فإنها قادرة على توفير مساحة للأجهزة عالية الكثافة.تسمح إمكانية الفصل الضيق بين المكونات بتصميم موصلات أخف.من خلال هذا ، من الممكن توفير مساحة لمكونات إضافية.
|
مواصفات كابل FPC (الدائرة المطبوعة المرنة)
|
|
| طبقة | 1-6 طبقة |
| حجم FPC (أقصى / دقيقة) | الحد الأدنى: 10x45 ملم كحد أقصى: 250 × 1200 ملم |
| سماكة | 0.050 مم - 0.2 مم |
| من خلال قطر الفتحة (الحد الأقصى) | 6.5 ملم |
| من خلال حجم الثقب (دقيقة) | 0.2 مم |
| من خلال التسامح حفرة | ± 0.025 مم |
| سمك ثقب النحاس | الحد الأدنى 8 ميكرومتر كحد أقصى 38 ميكرومتر |
| أدنى عرض للخط / مسافة | 0.04 / 0.04 ملم |
| التسامح النقش | ± 20٪ |
| دقة النمط على الحفرة | ± 2 ميل |
| حجم التثقيب (الحد الأقصى) | φ3.175 مم |
| حجم اللكم (دقيقة) | φ2.0 مم |
| سمك فتحة التثقيب (الحد الأقصى) | 0.2 مم |
| التسامح أحبار بالحرارة | ± 0.2 مم |
| الزيت الأخضر (الحد الأدنى) | 0.1 ملم |
| وسادة اللحام (دقيقة) | 8 مل * 8 مل |
| مسافة وسادة اللحام (دقيقة) | 8 ميل |
| التسامح (دقيقة) | ± 0.1 مم |
| مواد تغليف المتاحة | ررحيوان أليف.FR4- رر |
| سمك رقائق النحاس |
12um ، 18um ، 35um ، 70um
|
التعليمات:
Q1: هل أنت مصنع أو شركة تجارية؟
ج: Lunfeng هي شركة تصنيع / مصنع.نحن متخصصون في مفتاح memrbane لمدة 26 عامًا ، ولوحة تعمل باللمس لمدة 10 سنوات.
Q2: هل ملف التبديل الخاص بي آمن إذا أرسلته إليك للتصنيع؟
ج: نحن نحترم سلطة تصميم العميل ولن نصنع أبدًا لوحة تعمل باللمس لشخص آخر بدونها
عن إذنك.NDA مقبول.
Q3: هل يمكنك نسخ تبديل الغشاء / تراكب الرسوم / عينات لوحة اللمس بالسعة أو المقاومة بدون ملف؟
ج: نعم ، يمكننا استنساخ مفتاح الغشاء / تراكب الرسم / لوحة اللمس وفقًا للعينات الخاصة بك.
س 4: ما الدفع الذي تقبله؟
ج: TT / ويسترن يونيون.
س 5: ما هي طريقة الشحن الخاصة بك؟
ج: 1. لدينا وكيل شحن خاص بنا لشحن البضائع عن طريق DHL ، UPS ، FEDEX ، TNT ، EMS.
2. إذا كان لديك معيد التوجيه الخاص بك ، يمكننا التعاون معهم.
س 6: ماذا عن موك؟
ج: لا موك.
س 7: ما هو السوق الرئيسي الخاص بك؟
ج: أوروبا والولايات المتحدة والبرازيل وروسيا وتركيا وإيران وأوستريا وسنغافورة ...
