| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | Lunfeng |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | FPC005 |
| الحد الأدنى لكمية: | 1 قطعة |
| تفاصيل التغليف: | <i>First put into a polybag, then paked into a carton.</i> <b>ضعيها أولاً في بوليباغ ، ثم ضعيها في ع |
| وقت التسليم: | 7-25 يوم عمل ، للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 500000 قطعة / قطعة شهريا |

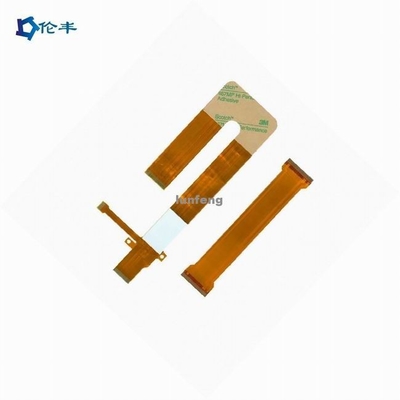

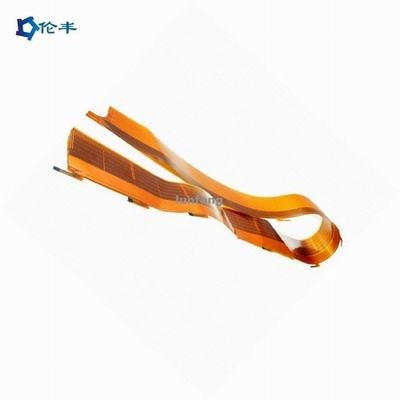

| اسم: | لوحة دوائر مرنة FPC دارة مطبوعة مرنة | طلب: | معدات طبية ، معدات إلكترونية |
|---|---|---|---|
| مادة:: | بوليميلد ، بي | سماكة النحاس:: | 0.4-2 ميل (10-50 ميكرومتر) ، |
| سماكة مجلس:: | 0.2-6 ملم | بحجم: | حجم مخصص |
| تشطيبات السطح:: | HASL / OSP / Ag / ENIG / ENEPIG / غمر الفضة / القصدير | العنصر: | OEM |
| الملف الشخصي المخطط التفصيلي: | تثقيب / قص ليزر / حفر | اسم المنتج: | شنتشن QuikPCB أدى مجلس ثنائي الفينيل متعدد الكلور |
| <i>Min.</i> <b>دقيقة.</b> <i>line width</i> <b>عرض الخط</b>: | 0.1 ملم | ||
| تسليط الضوء: | 0.2-6mm فليكس بورد ثنائي الفينيل متعدد الكلور,المعدات الإلكترونية فليكس المجلس ثنائي الفينيل متعدد الكلور,اللكم شقة فليكس ثنائي الفينيل متعدد الكلور |
||
تصنيف لوحات الدوائر المرنة على أساس الطبقات
لوحات الدارات المرنة من جانب واحد
هذا من بين الأنواع الأساسية للوحات الدوائر المرنة القائمة على الطبقات.يحتوي على طبقة واحدة من فيلم بوليميد.كما أن لديها طبقة رفيعة من النحاس.
لوحات دوائر مرنة من جانب واحد ذات وصول مزدوج
تمامًا كما يوحي الاسم ، فإن لوحات الدوائر هذه أحادية الجانب ولكن يمكن الوصول إليها من كلا الجانبين للصفائح النحاسية.
لوحات الدارات المرنة على الوجهين
تحتوي لوحات الدوائر الخاصة هذه على طبقة مزدوجة من الموصلات على جانبي طبقة البوليميد.
دوائر مرنة متعددة الطبقات
تحتوي هذه الدائرة على مجموعة من الدوائر المرنة على الوجهين ومن جانب واحد.
بناءً على الأنواع المذكورة أعلاه من لوحات الدوائر المرنة ، من الواضح أن المصممين والمهندسين لديهم مجموعة واسعة من الاختيارات لتطبيقات مختلفة.هذه المرونة هي التي تجعل لوحات الدوائر المرنة مفيدة للغاية.
|
مواصفات كابل FPC (الدائرة المطبوعة المرنة)
|
|
| طبقة | 1-6 طبقة |
| حجم FPC (أقصى / دقيقة) | الحد الأدنى: 10x45 مم كحد أقصى: 250x1200 مم |
| سماكة | 0.050 مم - 0.2 مم |
| من خلال قطر الفتحة (الحد الأقصى) | 6.5 ملم |
| من خلال حجم الثقب (دقيقة) | 0.2 مم |
| من خلال التسامح حفرة | ± 0.025 مم |
| سمك ثقب النحاس | الحد الأدنى 8 ميكرومتر كحد أقصى 38 ميكرومتر |
| أدنى عرض للخط / مسافة | 0.04 / 0.04 ملم |
| التسامح النقش | ± 20٪ |
| دقة النمط على الحفرة | ± 2 ميل |
| حجم التثقيب (الحد الأقصى) | φ3.175 مم |
| حجم اللكم (دقيقة) | φ2.0 مم |
| سمك فتحة التثقيب (الحد الأقصى) | 0.2 مم |
| التسامح أحبار بالحرارة | ± 0.2 مم |
| الزيت الأخضر (الحد الأدنى) | 0.1 ملم |
| وسادة اللحام (دقيقة) | 8 مل * 8 مل |
| مسافة وسادة اللحام (دقيقة) | 8 ميل |
| التسامح (دقيقة) | ± 0.1 مم |
| مواد تغليف المتاحة | ررحيوان أليف.FR4- رر |
| سمك رقائق النحاس |
12um ، 18um ، 35um ، 70um
|
التعليمات:
Q1: هل أنت مصنع أو شركة تجارية؟
ج: Lunfeng هي شركة تصنيع / مصنع.نحن متخصصون في مفتاح memrbane لمدة 26 عامًا ، ولوحة تعمل باللمس لمدة 10 سنوات.
Q2: هل ملف التبديل الخاص بي آمن إذا أرسلته إليك للتصنيع؟
ج: نحن نحترم سلطة تصميم العميل ولن نصنع أبدًا لوحة تعمل باللمس لشخص آخر بدونها
عن إذنك.NDA مقبول.
Q3: هل يمكنك نسخ تبديل الغشاء / تراكب الرسوم / عينات لوحة اللمس بالسعة أو المقاومة بدون ملف؟
ج: نعم ، يمكننا استنساخ مفتاح الغشاء / تراكب الرسم / لوحة اللمس وفقًا للعينات الخاصة بك.
س 4: ما الدفع الذي تقبله؟
ج: TT / ويسترن يونيون.
س 5: ما هي طريقة الشحن الخاصة بك؟
ج: 1. لدينا وكيل شحن خاص بنا لشحن البضائع عن طريق DHL ، UPS ، FEDEX ، TNT ، EMS.
2. إذا كان لديك معيد التوجيه الخاص بك ، يمكننا التعاون معهم.
س 6: ماذا عن موك؟
ج: لا موك.
س 7: ما هو السوق الرئيسي الخاص بك؟
ج: أوروبا والولايات المتحدة والبرازيل وروسيا وتركيا وإيران وأوستريا وسنغافورة ...
