| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | Lunfeng |
| إصدار الشهادات: | ISO9001:2015 |
| رقم الموديل: | FPC004 |
| الحد الأدنى لكمية: | 1 قطعة |
| تفاصيل التغليف: | <i>First put into a polybag, then paked into a carton.</i> <b>ضعيها أولاً في بوليباغ ، ثم ضعيها في ع |
| وقت التسليم: | 7-25 يوم عمل ، للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 500000 قطعة / قطعة شهريا |
| اسم: | FPC مرنة لوحة الدوائر دائرة مرنة ثنائي الفينيل متعدد الكلور | طلب: | معدات طبية ، معدات إلكترونية |
|---|---|---|---|
| مادة:: | بوليميلد ، بي | سماكة النحاس:: | 0.4-2 ميل (10-50 ميكرومتر) ، |
| سماكة مجلس:: | 0.2-6 ملم | بحجم: | حجم مخصص |
| <i>Min.</i> <b>دقيقة.</b> <i>Line Spacing:</i> <b>تباعد الأسطر:</b>: | 0.003 بوصة | تشطيبات السطح:: | HASL / OSP / Ag / ENIG / ENEPIG / غمر الفضة / القصدير |
| العنصر: | OEM | اللون: | أصفر |
| اسم المنتج: | لوحة الدوائر المطبوعة FPC المهنية لوحة الدوائر المطبوعة المرنة | ||
| تسليط الضوء: | مادة لوحة دوائر مرنة PI,مادة لوحة دوائر مرنة Polyimild,0.4-2mil 4 طبقة مرنة ثنائي الفينيل متعدد الكلور |
||

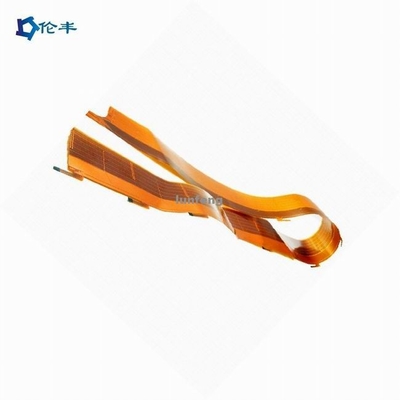

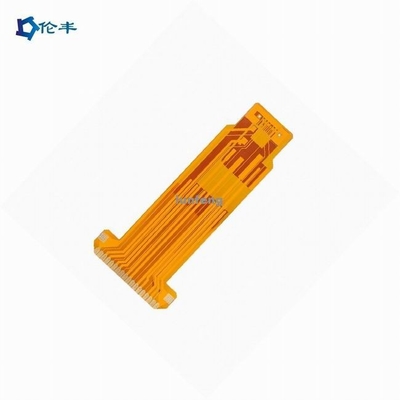

ما هي الدوائر المطبوعة المرنة؟
ببساطة ، الدوائر المطبوعة المرنة عبارة عن لوحات دوائر لها القدرة على الانحناء أو الالتواء.من هذا التأكيد ، من الواضح أنها تتميز ببناء مرن.هذا هو السبب في أن المهندسين والمصممين الإلكترونيين يستخدمونها في التطبيقات التي تتطلب صفاتهم.
يشار إليها أيضًا باسم الدوائر المرنة وتستخدم في الغالب في التطبيقات الإلكترونية الصغيرة.نظرًا لأنها تتميز بقدرتها على الانحناء ، فإن الدوائر المطبوعة المرنة مصنوعة من ركيزة مرنة مثل بوليميد.
ميزة أخرى مهمة للدوائر المطبوعة المرنة هي أنها تتمتع بتبديد حرارة أفضل من لوحات الدوائر المطبوعة.هذه الجودة هي التي تجعل من الممكن للإلكترونيات التي تستخدمها أن تظل في حالة الجودة لفترة طويلة.
|
مواصفات كابل FPC (الدائرة المطبوعة المرنة)
|
|
| طبقة | 1-6 طبقة |
| حجم FPC (أقصى / دقيقة) | الحد الأدنى: 10x45 مم كحد أقصى: 250x1200 مم |
| سماكة | 0.050 مم - 0.2 مم |
| من خلال قطر الفتحة (الحد الأقصى) | 6.5 ملم |
| من خلال حجم الثقب (دقيقة) | 0.2 مم |
| من خلال التسامح حفرة | ± 0.025 مم |
| سمك ثقب النحاس | الحد الأدنى 8 ميكرومتر كحد أقصى 38 ميكرومتر |
| أدنى عرض للخط / مسافة | 0.04 / 0.04 ملم |
| التسامح النقش | ± 20٪ |
| دقة النمط على الحفرة | ± 2 ميل |
| حجم التثقيب (الحد الأقصى) | φ3.175 مم |
| حجم اللكم (دقيقة) | φ2.0 مم |
| سمك فتحة التثقيب (الحد الأقصى) | 0.2 مم |
| التسامح أحبار بالحرارة | ± 0.2 مم |
| الزيت الأخضر (الحد الأدنى) | 0.1 ملم |
| وسادة اللحام (دقيقة) | 8 مل * 8 مل |
| مسافة وسادة اللحام (دقيقة) | 8 ميل |
| التسامح (دقيقة) | ± 0.1 مم |
| مواد تغليف المتاحة | ررحيوان أليف.FR4- رر |
| سمك رقائق النحاس |
12um ، 18um ، 35um ، 70um
|
التعليمات:
Q1: هل أنت مصنع أو شركة تجارية؟
ج: Lunfeng هي شركة تصنيع / مصنع.نحن متخصصون في مفتاح memrbane لمدة 26 عامًا ، ولوحة تعمل باللمس لمدة 10 سنوات.
Q2: هل ملف التبديل الخاص بي آمن إذا أرسلته إليك للتصنيع؟
ج: نحن نحترم سلطة تصميم العميل ولن نصنع أبدًا لوحة تعمل باللمس لشخص آخر بدونها
عن إذنك.NDA مقبول.
Q3: هل يمكنك نسخ تبديل الغشاء / تراكب الرسوم / عينات لوحة اللمس بالسعة أو المقاومة بدون ملف؟
ج: نعم ، يمكننا استنساخ مفتاح الغشاء / تراكب الرسم / لوحة اللمس وفقًا للعينات الخاصة بك.
س 4: ما الدفع الذي تقبله؟
ج: TT / ويسترن يونيون.
س 5: ما هي طريقة الشحن الخاصة بك؟
ج: 1. لدينا وكيل شحن خاص بنا لشحن البضائع عن طريق DHL ، UPS ، FEDEX ، TNT ، EMS.
2. إذا كان لديك معيد التوجيه الخاص بك ، يمكننا التعاون معهم.
س 6: ماذا عن موك؟
ج: لا موك.
س 7: ما هو السوق الرئيسي الخاص بك؟
ج: أوروبا والولايات المتحدة والبرازيل وروسيا وتركيا وإيران وأوستريا وسنغافورة ...
