مكان المنشأ: | شنتشن، الصين |
---|---|
اسم العلامة التجارية: | Lunfeng |
إصدار الشهادات: | ISO9001:2015 |
رقم الموديل: | FPCMS-002 |
الحد الأدنى لكمية: | 1 قطعة |
الأسعار: | Negotiable |
تفاصيل التغليف: | <i>First put into a polybag, then paked into a carton.</i> <b>ضعيها أولاً في بوليباغ ، ثم ضعيها في ع |
وقت التسليم: | 7-25 يوم عمل ، للتفاوض |
شروط الدفع: | تي / تي ، ويسترن يونيون |
القدرة على العرض: | 500000 قطعة / قطعة شهريا |
اسم المنتج: | لوحة المفاتيح اللمسية مرنة FPC التبديل الغشاء زر منقوش و LEDs | يستخدم على: | الرقابة الصناعية |
---|---|---|---|
اللون: | لون Pantone أو RAL ، رمادي ، أسود | المواد الرئيسية: | PET EBG180 لامع |
لاصق خلفي: | 3M468 | ميزة: | القباب المعدنية ، المصابيح |
دائرة كهربائية: | FPC مرنة | لون الصمام: | أبيض / أخضر / أحمر / حسب الطلب |
تسليط الضوء: | مفتاح غشاء FPC باللون الرمادي,ومفتاح غشاء LEDs FPC,ولوحة مفاتيح تعمل باللمس بأزرار منقوشة |

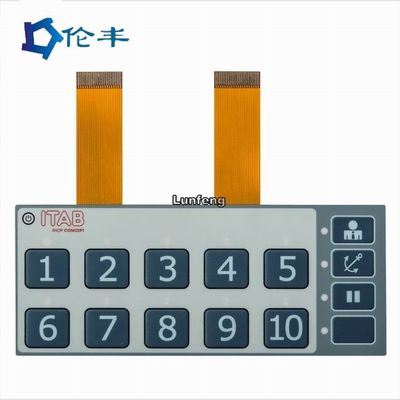

لوحة المفاتيح اللمسية مرنة FPC التبديل الغشاء زر منقوش و LEDs
عادةً إذا احتاجت مفاتيح الغشاء إلى تجميع العديد من مصابيح LED ، فإننا نقترح استخدام دائرة FPC ، فيمكنها الحصول على جودة لحام LED أكثر استقرارًا.بالنسبة للتطبيق العادي ، تكون دائرة PET كافية ، وهي أكثر اقتصادا.بالإضافة إلى ذلك ، إذا كانت خطوة الموصل 0.5 مم ، على الرغم من أنه يمكننا أيضًا طباعتها ، لكننا ما زلنا نقترح استخدام دائرة FPC.نظرًا لأن خطوة 0.5 مم صغيرة جدًا ومن السهل حدوث مشكلة ماس كهربائى.
بالنسبة لمفاتيح غشاء الدائرة الصلبة ، تكون الدائرة عبارة عن لوحة دوائر مطبوعة صلبة.عادة ما تكون مادة ثنائي الفينيل متعدد الكلور الصلب هي FR4 والنحاس.من خلال هذا النوع من التبديل الغشائي ، يكون الموصل عادةً هو موصل SMD (في بعض الأحيان يمكن أن يكون مستقيماً من خلال الموصل).بالنسبة لبعض التطبيقات التي تحتاج إلى قدرة شديدة جدًا ، استخدم مفتاح غشاء دائرة ثنائي الفينيل متعدد الكلور.
أغراض | دارة فضية مطبوعة | حلبة FPC محفورة بالنحاس |
مادة | PET (بوليستر) | نحاس |
موصل | الفضة المطبوعة | نحاس |
أصابع الاتصال | الفضة والكربون | مطلي بالذهب |
وسادات أزرار الاتصال | فضة | مطلي بالذهب |
الحياة والموثوقية | عادي | حسن |
استقرار | عادي | حسن |
مقاومة | قليل | منخفظ جدا |
كلفة | قليل | متوسط |
المهلة | 2-3 أيام | 7-10 أيام |
ملعب كورة قدم | 0.5 مم (غير مقترح) ، 1.0 مم ، 1.27 مم ، 2.54 مم | 0.5 مم ، 1.0 مم ، 1.27 مم ، 2.54 مم |
منفعتنا:
نحن نركز على تبديل الغشاء والعناصر ذات الصلة.
قدرة قوية على البحث والتطوير
مستقر في الجودة
سعر تنافسى
مهلة قصيرة للعينات والإنتاج الضخم
تصميم الحل الكامل متاح

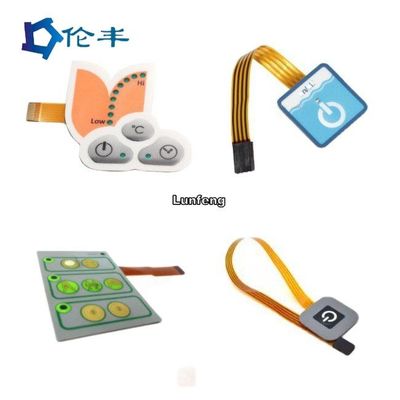

التطبيقات:
* الأجهزة المنزلية والجهاز
* أنظمة الحماية الأمنية مع كود التشفير
* لوحة مفاتيح مختلفة للتحكم في الصناعة
* الإلكترونيات الاستهلاكية و 3 ج البند
* نظام وجهاز ثرابى الطبى
لوحة مفاتيح مختلفة للتحكم الآلي في الماكينة
1- الخصائص الكهربائية | تبديل الغشاء | ||
المستوى الكهربائي: | 35 فولت (تيار مستمر) ، 100 مللي أمبير ، 1 واط | ||
مقاومة التواصل: | 10Ω ~ 500 | ||
مقاومة العزل: | 100MΩ / 100 فولت | ||
عوازل الجهد المقاومة: | 250VRms (50 ~ 60 هرتز 1 دقيقة) | ||
وقت الثرثرة: | ≤ 5 مللي ثانية | ||
أوقات الحياة: | نوع مسطح ≥ 5.000.000 ؛نوع اللمس ≥ 1،000،000 | ||
طي الذيل: | ص> 1180 | ||
|
| ||
2. الخصائص الميكانيكية |
| ||
قوة التشغيل: | نوع مسطح 57 ~ 284 جرام (2 ~ 10 أوقية) ؛نوع اللمس 170 ~ 397 جم (6 ~ 14 أوقية) | ||
تبديل السكتة الدماغية: | نوع مسطح 0.1 ~ 0.5 مم ؛نوع اللمس 0.6 ~ 1.5 مم | ||
|
| ||
3- الظروف البيئية والتخزينية |
| ||
درجة حرارة التشغيل: | -40 درجة مئوية ~ + 80 درجة مئوية | ||
درجة حرارة التخزين: | -40 درجة مئوية ~ + 80 درجة مئوية | ||
رطوبة: | 40 درجة مئوية ، 90٪ ~ 95٪ ، 240 ساعة |
التعليمات:
Q1: هل أنت مصنع أو شركة تجارية؟
ج: Lunfeng هو مفتاح غشاء / مصنع / مصنع تراكب رسومي.نحن متخصصون في التبديل memrbane لمدة 26 عامًا.
Q2: هل ملف التبديل الخاص بي آمن إذا أرسلته إليك للتصنيع؟
ج: نحن نحترم سلطة تصميم العميل ولن نصنع أبدًا مفتاح غشاء / تراكب رسومي لشخص آخر بدونه
عن إذنك.NDA مقبول.
Q3: هل يمكنك نسخ تبديل الغشاء / عينات تراكب الرسوم بدون ملف؟
ج: نعم ، يمكننا استنساخ مفتاح الغشاء / تراكب الرسم وفقًا للعينات الخاصة بك.
س 4: ما الدفع الذي تقبله؟
ج: TT / ويسترن يونيون.
س 5: ما هي طريقة الشحن الخاصة بك؟
ج: 1. لدينا وكيل شحن خاص بنا لشحن البضائع عن طريق DHL ، UPS ، FEDEX ، TNT ، EMS.
2. إذا كان لديك معيد التوجيه الخاص بك ، يمكننا التعاون معهم.
س 6: ماذا عن موك؟
ج: 1 قطعة ، ولكن عادة 5 قطعة عينات لمفتاح memrbane ، 10 قطعة لتراكب الغشاء.
س 7: ما هو السوق الرئيسي الخاص بك؟
ج: أوروبا والولايات المتحدة والبرازيل وروسيا وتركيا وإيران وأوستريا وسنغافورة ...
